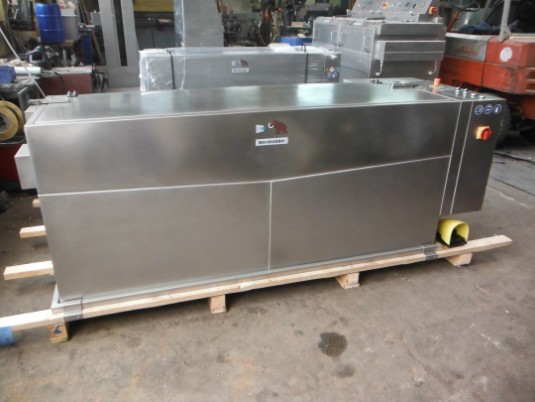

autom. Reinigungsanlage "Karussell-RAWA" für 6 Rasterwalzen:

Waschanlage für 6 Rasterwalzen, horizontale Belegung und Antrieb für Rotation der Walzen (Druckluftantrieb)

Belegung 3 nebeneinander und 2 hintereinander

Programmwahlschalter für Belegung mit 2/4/6 Walzen

Anlage mit 3 Funktionen:  Vorreinigung mit zweiwässrigem Reiniger im Kreislauf mit beheiztem Puffertank (max. 40°C)

Hochdruckreinigung mit Heißwasser (max. 85°C) im Kreislauf mit isoliertem beheizten Puffertank

beide Puffertanks mit Einschraubheizkörper und Thermostatregelung (von 10-85°C)

Vorreinigung mit feststehendem Düsenstock über die gesamte Breite der Rasterwalzen mit Flachstrahldüsen bestückt

Fahrbarer Hochdruck- und Ausblasdüsenstock von rechts nach links

Hochdruckpumpe mit Frequenzumrichter zum individuellen Einstellen des Druckes

Deckel mit pneum. Hubzylindern und Fußschalterbetätigung

pneum. 3-Wegeventil am Ablauf (Waschtank/Hochdruckwassertank)

Hochdrucktank mit autom. Befüllungseinrichtung (Schwimmerschalter)

3 Programme vorwählbar: für Belegung mit 2, 4 oder 6 Walzen

```
Siemens SPS-Steuerung
```

erforderliche Anschlüsse: elektr. Anschluss 400V/32A, Druckluftanschluss, Frischwasseranschluss, Abwasseranschluss

```
Programmablauf:
```

Deckel öffnen mit Fußschalter
Anlage mit Walzen bestücken (Positionsweise)
Deckel schliessen mit Fußschalter
Start-Taste betätigen
Der Antrieb für die Rotation der Walzen startet
Waschpumpe fördert den Reiniger aus dem Puffertank zum Spritzarm und reinigt die Walzen eine einstellbare Zeit ab, der Reiniger fließt zurück in den Puffertank
Nach der eingestellten Reinigungszeit beginnt die Abtropfzeit
Nach der einstellbaren Abtropfzeit schaltet das 3-Wegeventil um (Waschtank/Hochdruckwassertank), die Hochdruckpumpe fördert das heisse Wasser vom Puffertank zum fahrbaren Hochdruckdüsenstock und reinigt die Walzen ab (erst Position 1, dann 2, dann 3 > je nach Programmwahl). Das Wasser fliesst zurück in den Puffertank*
Nach der Hochdruckreinigung wird die Walze über den fahrbaren Düsenstock mit Druckluft abgeblasen (erst Pos. 1, dann 2, dann 3)
Nach dem Ausblasen schaltet das 3-Wegeventil wieder um (Hochdruckwassertank/Waschtank)
Programm Ende

* nach einer einstellbaren Zykluszeit wird der Hochdruckwassertank über ein Magnetventil teilentleert und autom. wieder befüllt. Dadurch spart man eine Menge Frischwasser und benötigt weit weniger Energie zum Aufheizen des Wassers.
